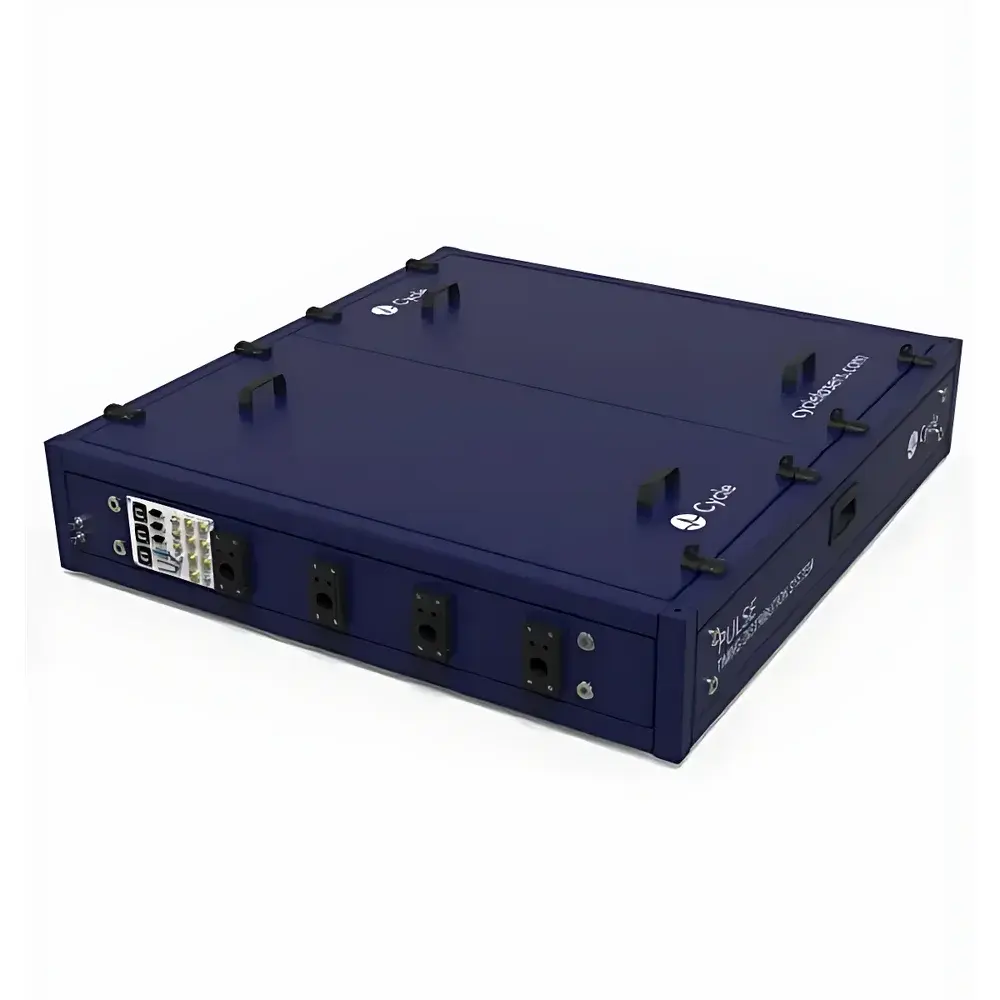

Auniontech PULSE-TDS Femtosecond-Precision Time Distribution System
| Brand | Auniontech |
|---|---|
| Origin | Shanghai, China |
| Model | PULSE-TDS (Ultrafast Laser Dispersion & Phase Measurement Platform) |
| Timing Jitter | <5 fs RMS (35 μHz – 1 MHz bandwidth) |
| Fiber Link Length | Up to 10 km (customizable longer) |
| Max. Links per Platform | 8 |
| Fiber Type | Polarization-Maintaining (PM), optional Single-Mode (SM) |
| Output Power per Port | >10 mW (average) |
| Optical Wavelength | 1550 ± 50 nm |
| Pulse Repetition Rate | <500 MHz (frequency-customizable) |
| Dimensions | 1.5 × 0.8 × 0.3 m³ |
| Weight | 270 kg |
| Control Interface | EPICS, TANGO, or user-defined API |
| Automation | Fully automated lock, compensation, and logging with 24/7 unattended operation |
Overview
The Auniontech PULSE-TDS Femtosecond-Precision Time Distribution System is an ultra-stable optical timing infrastructure engineered for sub-femtosecond synchronization across geographically distributed scientific facilities. It leverages the intrinsic low-phase-noise pulse train of a mode-locked oscillator (Optical Master Oscillator, OMO) as its primary timing reference—capable of being disciplined to either an optical frequency standard or a high-stability RF clock (e.g., hydrogen maser or cryogenic sapphire oscillator). The system distributes this timing signal via polarization-maintaining fiber links, where propagation-induced delay fluctuations are actively measured and compensated in real time using balanced optical cross-correlators (BOC). This closed-loop stabilization architecture ensures long-term phase coherence between remote endpoints, enabling deterministic synchronization of ultrafast lasers, microwave synthesizers, and photonic sampling systems with traceable alignment to the OMO reference.
Key Features
- Fully automated timing distribution and active delay compensation—no manual intervention required for lock acquisition or drift correction
- Sub-5 fs RMS timing jitter (measured over 35 μHz–1 MHz bandwidth) between stabilized fiber paths, verified under continuous 24/7 operation
- Modular platform supporting up to eight independent fiber links; scalable to arbitrary node count via multi-platform integration
- Dual-synchronization capability: TCBOC (two-color balanced optical cross-correlator) for optical–optical synchronization; BOMPD (balanced optical–microwave phase detector) for RF–optical locking
- Integrated environmental control including precision temperature regulation of critical optical components to suppress thermal drift
- Comprehensive performance logging with timestamped metadata—supports audit-ready data retention for GLP/GMP-compliant environments
- Standard control interfaces: native support for EPICS and TANGO frameworks; RESTful API and Python SDK available for custom integration
Sample Compatibility & Compliance
The PULSE-TDS system is designed for integration into large-scale photonics infrastructures—including free-electron laser facilities, attosecond science laboratories, quantum computing testbeds, and metrology institutes. Its 1550 ± 50 nm operating wavelength is compatible with industry-standard telecom-grade PM fiber and enables low-loss transmission over distances up to 10 km without repeaters. All optical components comply with IEC 61290-1 (optical amplifier noise measurement) and IEC 61300-2-40 (fiber optic connector durability) standards. The system’s real-time feedback architecture meets requirements for traceable time transfer under ITU-T G.8272 (Primary Reference Time Clock) and supports time error budgeting aligned with IEEE 1588-2019 Annex K for precision time protocol coexistence analysis. Full documentation packages—including calibration certificates, uncertainty budgets, and failure mode analysis—are provided for ISO/IEC 17025-accredited labs.
Software & Data Management
The embedded control software provides a unified interface for system commissioning, real-time monitoring, and long-term performance analytics. It implements adaptive PID controllers optimized for each fiber link’s dynamic response, with configurable loop bandwidths (10 mHz–10 Hz) to balance stability and responsiveness. All operational parameters—including BOC error signals, delay actuator positions, OMO repetition rate deviations, and environmental sensor readings—are logged at ≥10 Hz resolution with nanosecond-accurate timestamps. Export formats include HDF5 (for MATLAB/Python post-processing), CSV (for spreadsheet analysis), and TDMS (compatible with NI LabVIEW). Audit trails meet FDA 21 CFR Part 11 requirements, featuring electronic signatures, role-based access control, and immutable record retention. Remote diagnostics and firmware updates are supported via secure TLS 1.3 connections.
Applications
- Synchronization of multi-beam ultrafast laser systems in pump-probe experiments requiring <10 fs relative timing uncertainty
- Phase-coherent distribution of timing signals to distributed RF front-ends in radio astronomy arrays (e.g., SKA pathfinder systems)
- Time-of-flight calibration for high-energy particle detectors in accelerator-based facilities
- Reference distribution for optical atomic clocks and optical frequency comb networks
- Coherent optical beam combining across spatially separated amplifier chains
- Stabilization of photonic integrated circuits requiring picosecond-level trigger alignment
FAQ
What is the minimum measurable timing offset between two fiber endpoints?
The system achieves <1 as (attosecond) resolution in delay difference detection using dual-channel BOC measurements—though long-term stability is specified at <5 fs RMS jitter.
Can the system operate with single-mode fiber instead of polarization-maintaining fiber?
Yes—PM fiber is standard for optimal polarization fidelity; SM fiber variants are available upon request with appropriate polarization control modules.
Is the system qualified for use in radiation-hardened or vacuum environments?
The base platform is rated for Class 1000 cleanroom operation; radiation-tolerant and vacuum-compatible versions require custom mechanical and thermal redesign—contact engineering support for qualification pathways.
How is synchronization verified during installation and routine maintenance?
Built-in self-calibration routines use internal reference interferometers and statistical phase-error histograms; external verification via optical heterodyne beat-note analysis is recommended annually per ISO/IEC 17025 guidelines.
Does the system support bidirectional timing transfer (i.e., two-way satellite time transfer emulation over fiber)?
Not natively—but the BOC-based delay estimation architecture is compatible with two-way time transfer protocols when paired with synchronized endpoint electronics; implementation requires application-specific firmware extension.
