Empowering Scientific Discovery

Aibona Micro-Nano Technology (Jiangsu) Co., Ltd.

Categories
  • All
  • Favorite
  • Popular
  • Most rated
Added to wishlistRemoved from wishlist 0
Add to compare
BrandAbner
OriginJiangsu, China
ModelABN-PRO-001
Operation TypeFully Automatic
Platform Size60 cm × 60 cm
XY Travel Range50 mm × 50 mm
Z Travel200 mm
Max Sample Size65 mm × 65 mm
Max Sample Weight4 kg
CCD Magnification Options5×, 10×, 20×, 50× (long-working-distance objective)
Vertical Speed Range0.02–4 mm/s
Rotation360° motorized
IlluminationCoaxial ring + transmitted backlight
Control InterfaceIntegrated touchscreen (780 mm × 600 mm display), software-driven with manual override capability
Environmental Operating Range0–40 °C, ≤80% RH
Added to wishlistRemoved from wishlist 0
Add to compare
BrandAbner
OriginJiangsu, China
ModelABN-MPS-001
TypeTemperature-Controlled Manual Probe Station
OperationManual
XY Travel Range70 mm × 70 mm (with 360° rotation)
Z-Axis Stroke65 mm
Sample Stage Dimensions600 mm × 600 mm × 200 mm
Max Load Capacity10 kg
Microscope CompatibilityStereo or Metallurgical Microscope with C-mount interface
Eyepiece Magnification20×
Working Distance18.9–33.61 mm
Optical Magnification Options5×/10×/20×/50×/100×
Imaging Resolution≤1.2 µm
CCD Camera640×480 resolution
Vertical Lift Range0–50 mm (motorized, speed 0.02–4 mm/s)
Electrical Rating220 V AC, max 1 A
Max Bias Voltage Support±1500 V
Control PCIntel i7-7500T, 16 GB DDR4, 256 GB SSD, Windows 10 OS
Display1920×1080 Full HD
Added to wishlistRemoved from wishlist 0
Add to compare
BrandAbner
OriginJiangsu, China
ModelABN-MLM-001
Resolution0.3 µm
Light Source Wavelength405 nm
Maximum Optical Power300 mW
Alignment Accuracy (Frontside)±0.1 µm (within 1 mm)
Alignment Accuracy (Backside)±1 µm (within 2.5 mm)
Writing Speed3–150 mm²/min
Substrate Compatibility2″–8″ wafers, glass, flexible substrates
Added to wishlistRemoved from wishlist 0
Add to compare
BrandAbner
OriginJiangsu, China

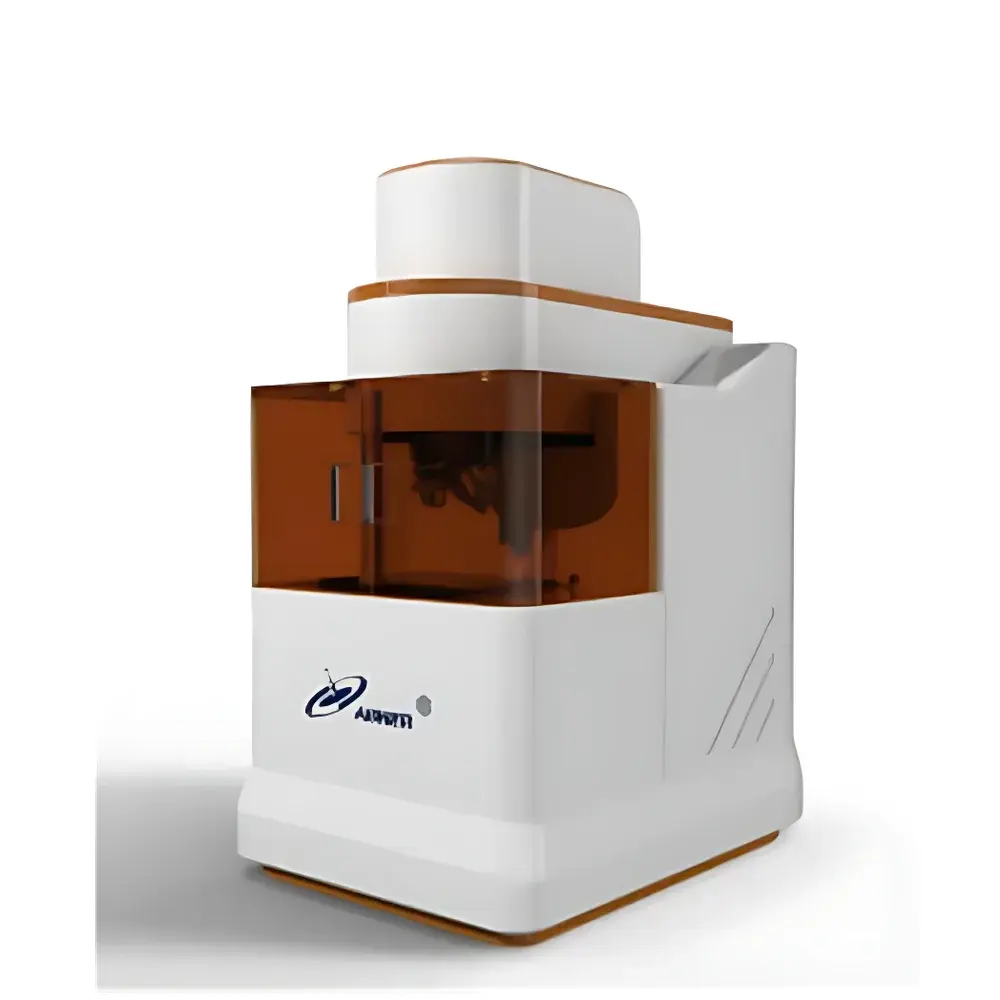

ModelABN-MLM-002
Light SourceHigh-intensity Hg lamp / 365 nm i-line / Optional 405 nm UV LED
Illumination Uniformity≥90%
Intensity Stability±2%
Intensity Density≥50 mW/cm² (at wafer plane)
Optical Resolution≤2 µm (contact mode), ≤5 µm (proximity mode)
Exposure Area25 mm × 25 mm (customizable)
Exposure Time Range0.01–60 s (0.01 s step)
Alignment Accuracy≤2 µm
Stage Repeatability≤1 µm
Substrate Compatibility2″–6″ Si, glass, quartz, flexible substrates
Power SupplyAC 220 V / 50 Hz / ≤300 W
Added to wishlistRemoved from wishlist 0
Add to compare
BrandAbner
OriginJiangsu, China
ModelABN-PRO-002
Operation TypeFully Automatic
Probe Positioning Resolution1 µm
Integrated Vacuum PumpYes
Display27-inch 2K Full HD Monitor
Motorized AxesX-Y-Z with Sample Stage Heating & Vacuum Chuck Control
Optical ImagingNikon CCD Camera (Visible to Near-IR)
RF ConnectivitySupported with Multiple RF Connector Types (SMA, K, V)
Probe CompatibilityGGB (USA), Korean OEM, and Domestic Probes
External Instrument IntegrationPicosecond/Femtosecond Lasers, Raman, SHG, Photoconductivity Systems
Added to wishlistRemoved from wishlist 0
Add to compare
BrandAbner

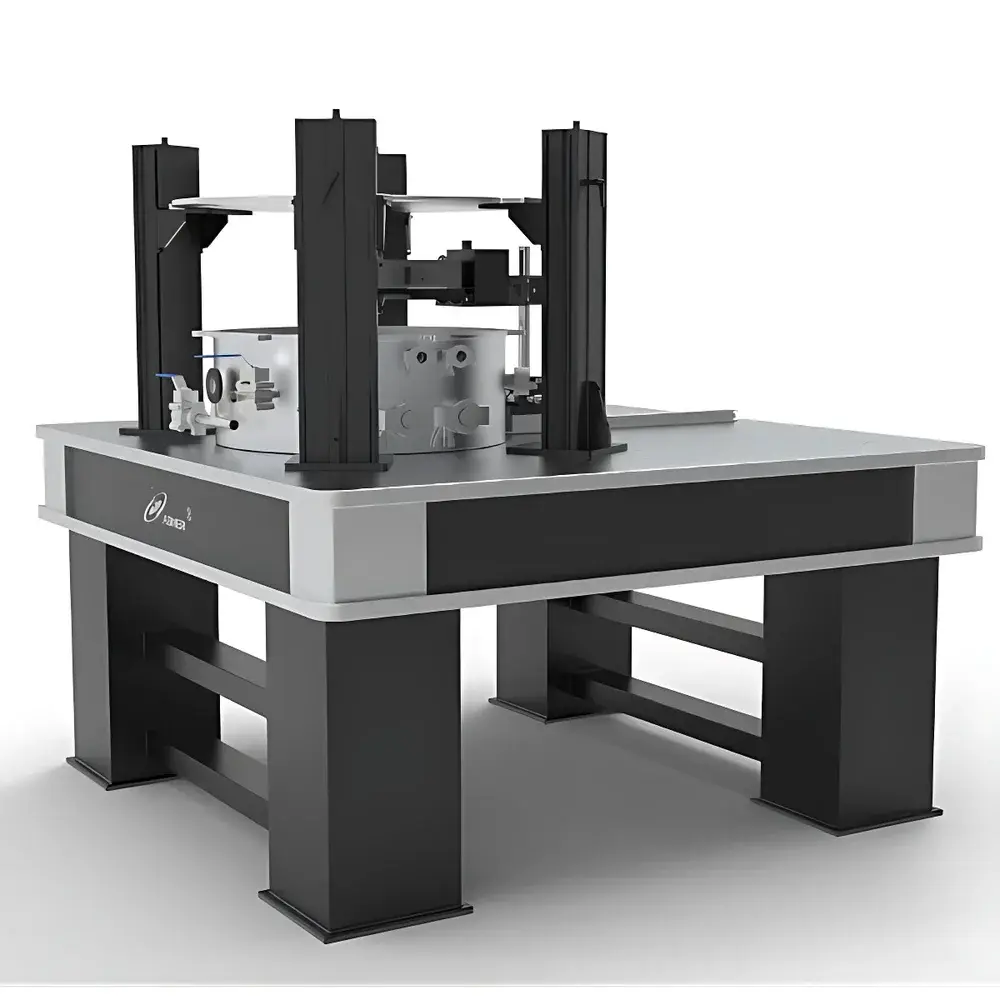

ModelABN-VPS-001
Temperature Range−190 °C to +300 °C
Environment OptionsAmbient, Vacuum, Inert Gas (N₂/Ar)
Operation ModeFully Automatic
Probe Station TypeVacuum-Compatible Thermal Probe Station
Motion SystemPrecision XYZ Motorized Stage with Thermal Drift Compensation
Microscope CompatibilityStereo and Metallurgical Microscope Mounting Interface
Safety FeaturesDual-Stage Over-Temperature Protection, Interlocked Vacuum & Cooling System
ComplianceDesigned for GLP-compliant lab environments
Added to wishlistRemoved from wishlist 0
Add to compare
BrandAbner
OriginJiangsu, China
ModelABN-COA-001
Rotation Accuracy±1 RPM
Max Adjustable Acceleration500–3000 RPM/s
Speed Range500–8000 RPM
Time Setting1–999 s
Max Substrate Size400 mm × 400 mm (customizable)
Power Supply220 V ±10%, 50/60 Hz
Power Consumption~100 W
Dimensions300 mm × 300 mm × 200 mm
Weight~10 kg
Vacuum ChuckStandard
Liquid Dispense ControlMicroliter-scale precision (µL-level)
Added to wishlistRemoved from wishlist 0
Add to compare
BrandOxford Instruments
ModelPlasmalab 133
Maximum Wafer Size300 mm (330 mm chuck)
RF Power600 W, 13.56 MHz
Electrode Temperature Control10 °C – 80 °C (water-cooled)
Endpoint DetectionVerity Optical Emission Spectroscopy (OES), 200–800 nm
Gas Delivery8-line manifold with 7 Mass Flow Controllers (MFCs): Ar (100 sccm), Cl₂ (100 sccm), BCl₃ (100 sccm), N₂O (200 sccm), CHF₃ (200 sccm), NH₃ (100 sccm), CH₄ (50 sccm)
